銅帶接地系統原理解析

銅帶接地系統原理解析

銅帶接地系統是防靜電工程中的核心導電機理，其通過銅材的高導電性和耐腐蝕性構建穩定、低阻抗的電荷泄放通道。以下從功能原理到應用邏輯分層闡述：

一、基礎導電機制

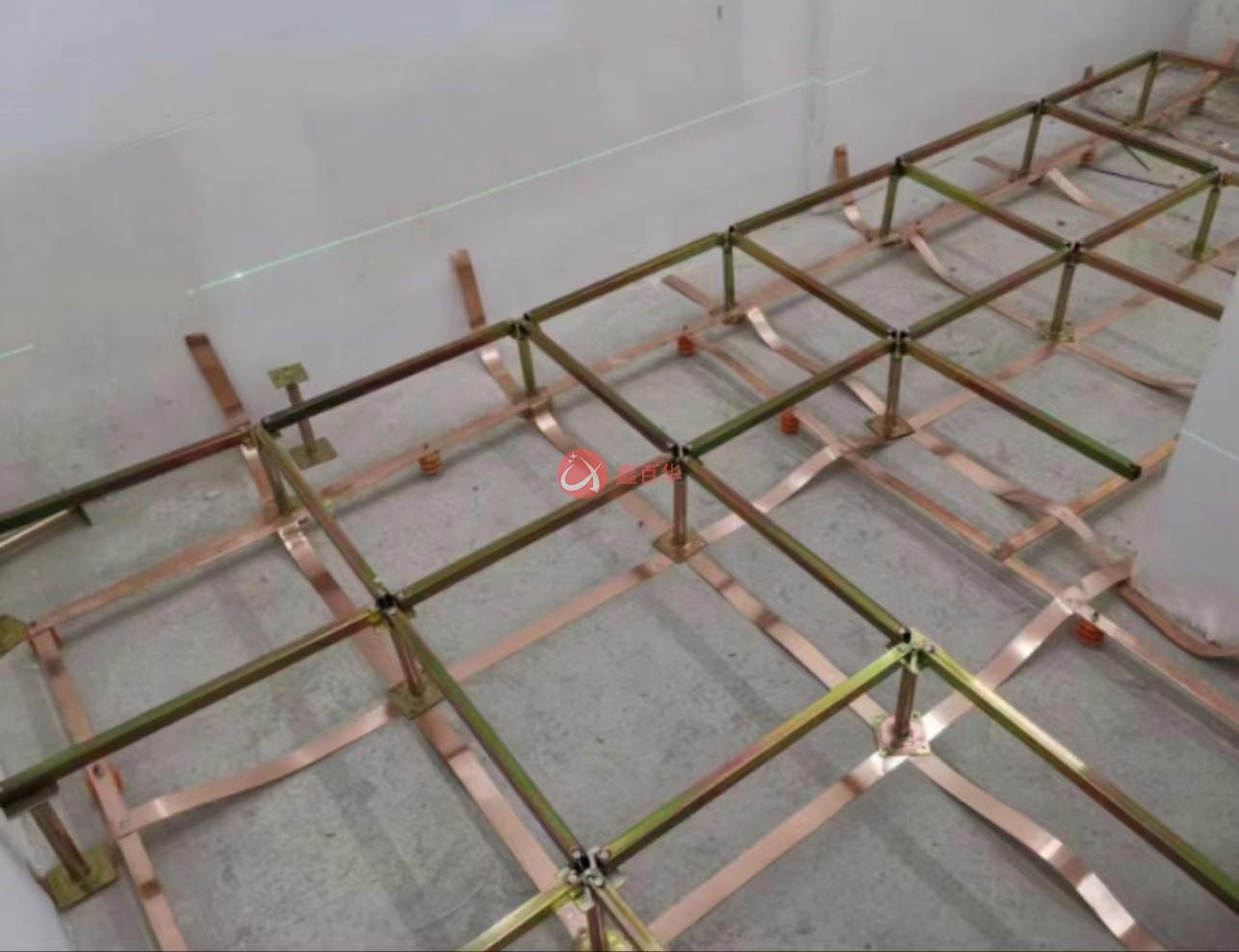

1. 材料特性     - 銅帶選用 T2紫銅（純度≥99.9%），導電率≥58MS/m（優于銅線），表面鍍錫/鎳防氧化。     - 截面積設計（如25×0.2mm2）確保載流量≥50A（短時），滿足突發電流泄放需求。 2. 等電位聯結     - 銅帶以 網格拓?fù)?敷設于地板支架或墻體，橫向跨接各金屬構件，消除電位差。     - 節點間采用 放熱焊接 或 壓接端子，接觸電阻≤0.01Ω，避免局部發熱。

二、電荷泄放路徑

1. 分層導引結構     - 第一層（地板表面）：靜電電荷通過地板導電層（如陶瓷、HPL）傳遞至銅帶。     - 第二層（接地干線）：銅帶匯流至 主接地母線（MGB），截面積≥100mm2。     - 第三層（最終泄放）：經 垂直接地極（鍍鋅角鋼/銅包鋼棒）導入大地，接地電阻≤1Ω（GB 50169）。 2. 高頻響應優化     - 采用 扁銅帶（寬厚比≥10:1）降低高頻阻抗，抑制電磁脈沖（EMP）干擾。     - 網格間距≤6m×6m（嚴苛環境需≤3m×3m），縮短電荷移動路徑。 三、失效防護邏輯

1. 冗余設計     - 主備雙回路接地（獨立接地極+建筑鋼筋網），單點故障時仍可維持功能。   2. 狀態監測     - 部署 在線接地電阻儀（如Fluke 1625-2），實時監測阻抗變化并預警。   3. 腐蝕防護     - 土壤區段采用 陰極保護（犧牲鎂陽極），空氣中段涂覆防霉密封膠。 四、應用場景擴展

- 數據中心：結合防靜電地板，防止服務器ESD損傷（滿足TIA-942 Tier IV要求）。   - 化工防爆區：阻隔靜電火花引燃（符合NFPA 77標準）。   - 醫療MRI室：屏蔽室與接地銅帶協同，抑制射頻干擾（ASTM F2503-13）。
